ESXi PSoD psp_lh.c

Ou la nouvelle galère de la semaine : un écran pourpre (PSoD) d’un ESXi lorsque vous manipulez un LUN géré par un pilote Multipath HPe PSP (Path Selection Policy).

Qu’est-ce qu’il dit?

Le point de départ, c’est la manipulation d’un LUN sous ESXi, et ce LUN est présenté par un stockage HPe VirtualStore (VSA) – aka LeftHand.
Durant la manipulation (retrait du LUN, à l’occurence) l’ESXi fait un joli plantage (le fameux Purple Screen of Death – PSoD).

Voici le dump du PSoD :

VMWare ESXi 6.7.0 [Releasebuild 15160138 x86_64]
Failed at psp_LH.c:1109 -- VMK_ASSERT((vml_uinst64)LHDPD->iServerAdminPath == (vmk_uint64)LHPPD)
cr0=0x80010031 cr2=0x861b0075f0 cr3=0x16c203000 cr4=0x142768
*PCPU26:2100221/hostd-worker
PCPU  0: UUUUUSUSUSSSUUUSUUSUUSUUUSUUSUSSUUUUUIUU
Code start: 0x418019400000

Ou Encore:

VMWare ESXi 6.5.0 [Releasebuild 5969303 x86_64]
Failed at psp_LH.c:1109 -- VMK_ASSERT((vml_uinst64)LHDPD->iServerAdminPath == (vmk_uint64)LHPPD)
cr0=0x8001003d cr2=0x701621e4000 cr3=0x1843000 cr4=0x216e
*PCPU7:65921/SCSI path scan helpers-38-1
PCPU  0: VVSVVVVSVUSVUVVSVUSUVVVUSVVVSVVSSVVUVSUV
Code start: 0x41801e600000

Comment passer outre ce problème?

Dans notre cas, le but était de détruire l’accès à un LUN.

1. Pour cela, on commence par modifier le pilote Multipath, pour mettre le Circulaire VMware en lieu et place de celui d’HPe :

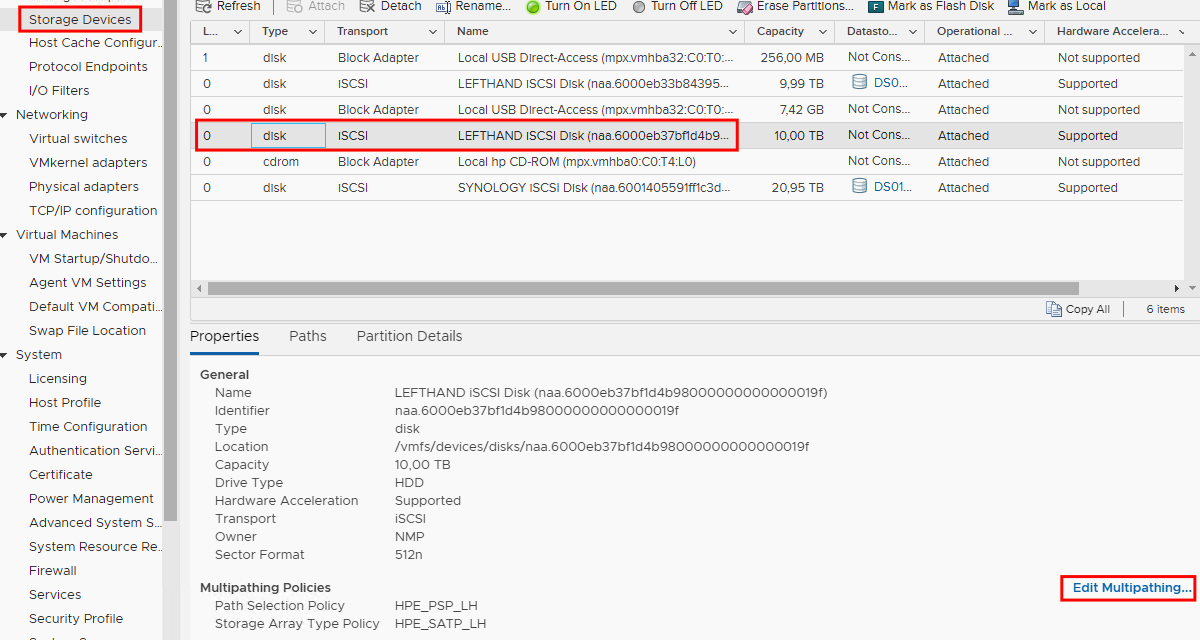

Volume selection

Change Multipath Policy

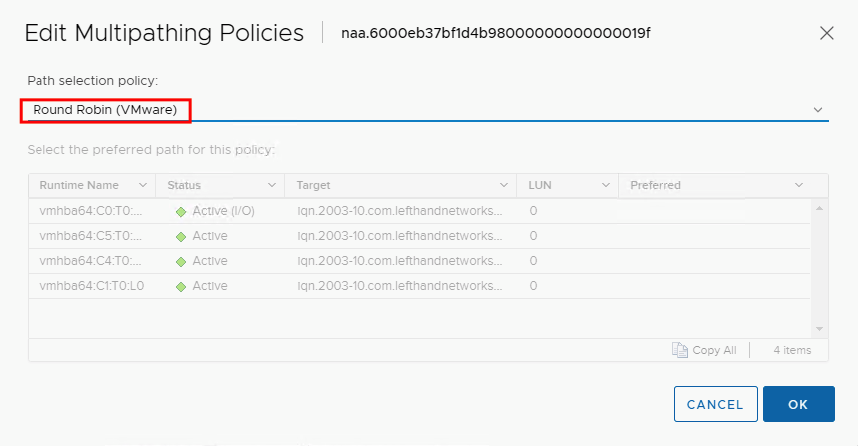

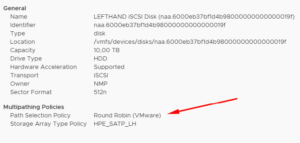

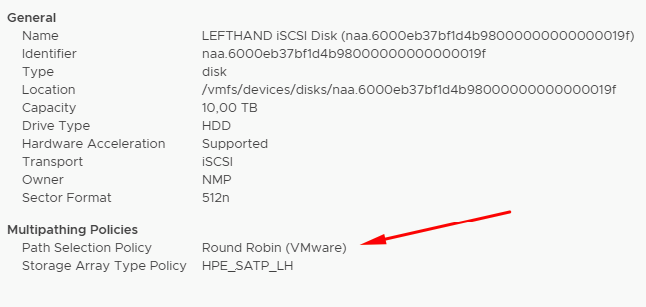

New Multipath Policy

2. Ensuite, on détache le volume dont ont veut se séparer, et on vérifie qu’il apparaisse bien en grisé :

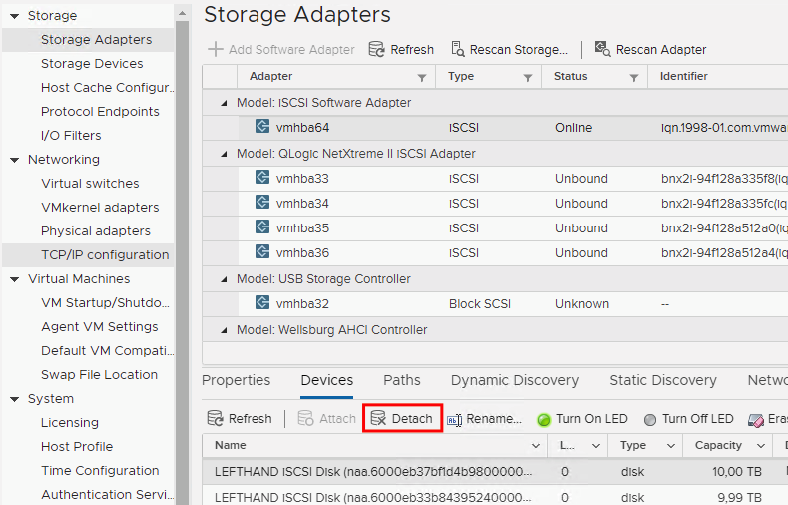

Detach volume

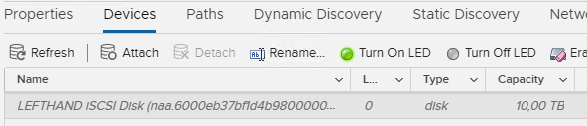

Volume detached

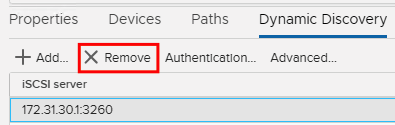

3. Puis, on supprime la déclaration permettant la découverte dynamique des chemins :

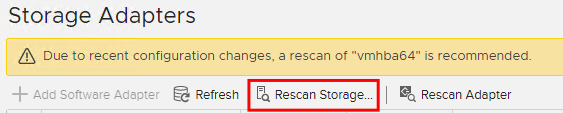

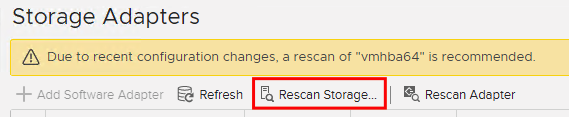

4. Comme suggéré par l’ESXi, on fait un rescan des HBA :

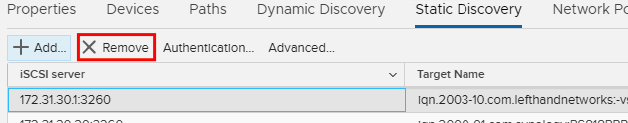

5. Puis on supprime les chemins découverts de manière statique (insérés par la découverte dynamique) :

6. En encore un rescan des HBA:

7. Avant de clôre, on liste les volumes détachés en SSH :

esxcli storage core device detached list

8. Et on le supprime définitivement :

esxcli storage core device detached remove -d naa.6000eb37bf1d4b98000000000000019f

Conclusion

Le pilote Multipath fourni par HPe avec les VSA supporte moyennement la manipulation des LUN, en tout cas à la suppression.

Il faut donc revenir à un pilote Multipath par défaut de VMware (Circular, Fixed) pour pouvoir effectuer les manipulations.

En résumé

On reprend le modus operandi:

  1. Changer le pilote Multipath du volume car un pilote par défaut (VMware Circual ou Fixed)
  2. Détacher le volume
  3. Supprimer la découverte automatique
  4. Rescan des HBA
  5. Supprimer les chemins manuels
  6. Rescan HBA
  7. Lister les volumes détachés (esxcli storage core device detached list)
  8. Supprimer les volumes détachés (esxcli storage core device detached -d naa.{ID})

Et voilà!
